Pevné lehké jeřáby

Domů / Produkty / Systém lehkého jeřábu / Pevné lehké jeřáby
  • Pevné lehké jeřáby

Pevné lehké jeřáby

Produkty

Ruční zvedání, kombinování nebo přemisťování relativně lehkých břemen je nejen časově, ale i fyzicky náročné. Naše dílenské výložníkové jeřáby v kombinaci s řadou kladkostrojů vám pomohou rychle a snadno manipulovat s širokou škálou obrobků a jemně a přesně je umisťovat. To výrazně zkracuje dobu nastavování a prostoje a eliminuje ztrátu času při čekání na dílenský jeřáb. Mezi další výhody sloupových a nástěnných výložníkových jeřábů patří:

Vhodné pro vertikální zvedání a lehkou, rychlou manipulaci s nákladem

Jednoduchý, bezpečný a spolehlivý provoz

Nosnost až 10 000 kg

Snadná instalace pomocí přiloženého montážního hardwaru.

PREV：Hliníkové lehké jeřábyDALŠÍ：KBK jeřábové systémy
  • Specifikace
  • O TBM
  • Kontaktujte nás

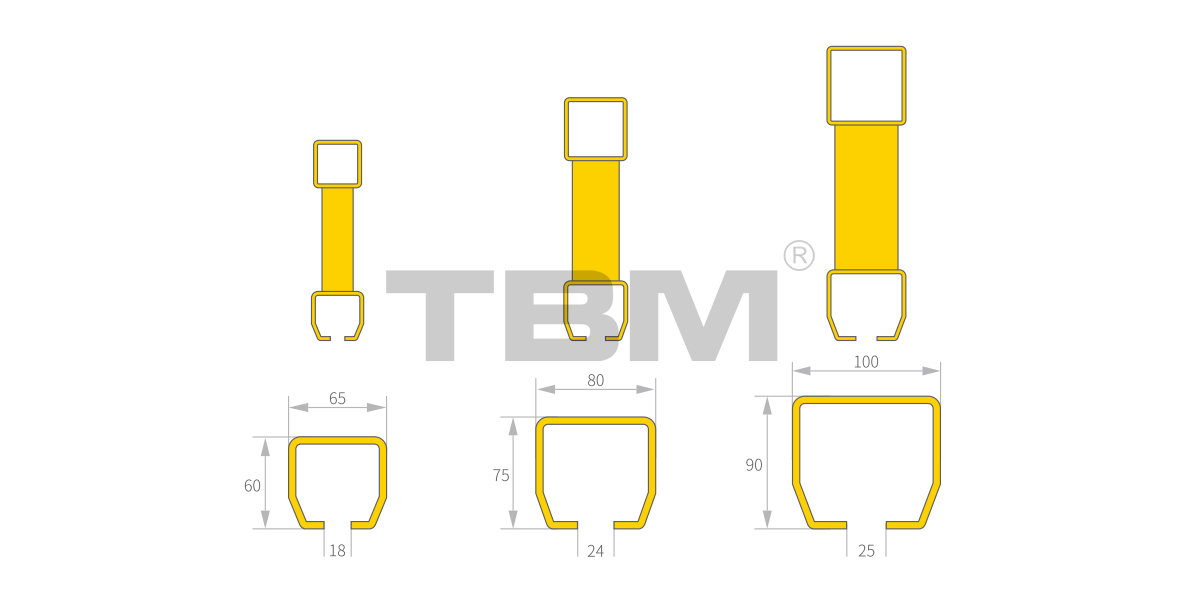

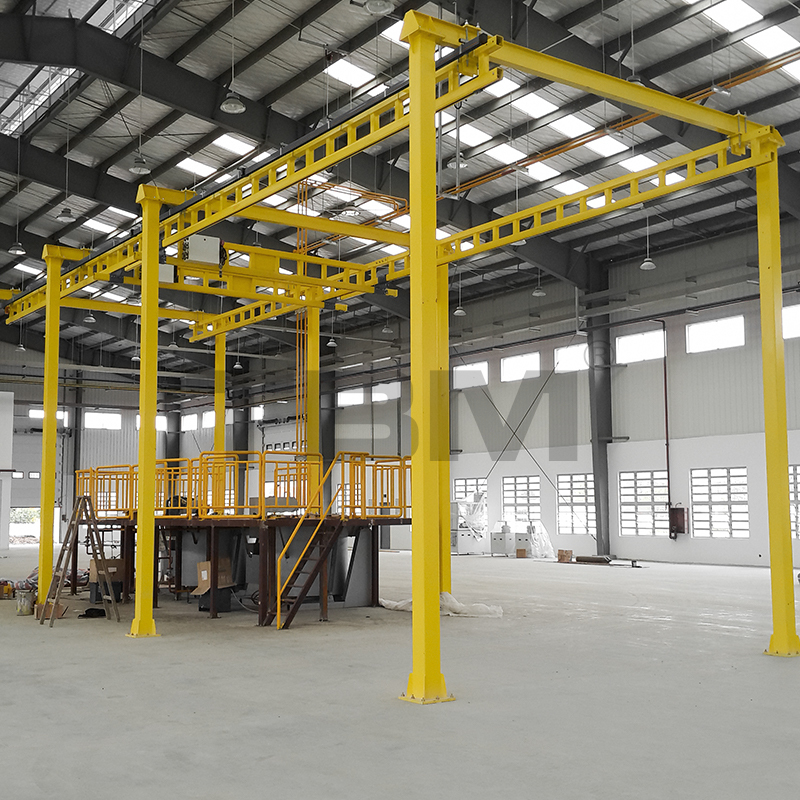

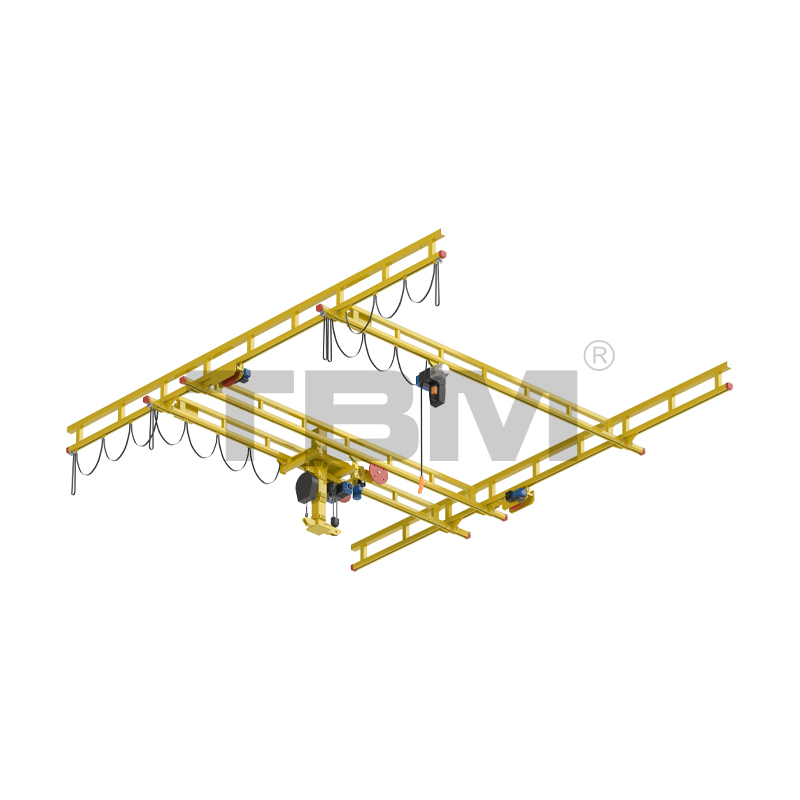

Tuhé kolejové konstrukce jsou příhradového typu. Tři základní průřezy kolejí lze kombinovat a vytvářet tak různé konfigurace vazníků. Ty mohou být přizpůsobeny tak, aby vyhovovaly různým zatížením a rozpětím, úpravou faktorů, jako je velikost horního pásu, prvků stojiny a spodního pásu (dráhy). Vysoká nosnost, velké rozpětí, vynikající stabilita a atraktivní vzhled příhradové konstrukce způsobily, že pevné pásové jeřáby jsou stále populárnější v lehkém a malém zvedacím průmyslu.

Následuje několik běžných konstrukčních možností:

série Model Rozteč závěsných bodů S/mm Zátěž/KG Výška vazníku/mm
Řada 60 SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
Řada 75 SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
Řada 90 SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560
Poznámka: Řada 60, řada 75 a řada 90 se vztahují k výšce průřezu kolejnice.

KOMPONENTY PEVNÝCH JEŘÁBŮ

RHT02/05/10/20 Vozík na dálkové světlo
█Vozík s dálkovým nosníkem se používá pro zavěšení zvedacích mechanismů atd. Jeho kola jsou vyrobena z vysokopevnostního nylonu a mají odpovídající sklon, který jim umožňuje přizpůsobit se běhounu kolejnice, zajišťuje hladký chod a automatické centrování. Ohnutá křídla na obou koncích zabraňují náhodnému spadnutí vozíku z dráhy a zajišťují plnou bezpečnost.

Model Zátěž/KG Použitelná stopa
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
Poznámka: Vozík RHT20 je dvojitý vozík plus spojovací verze vozíku RHT10

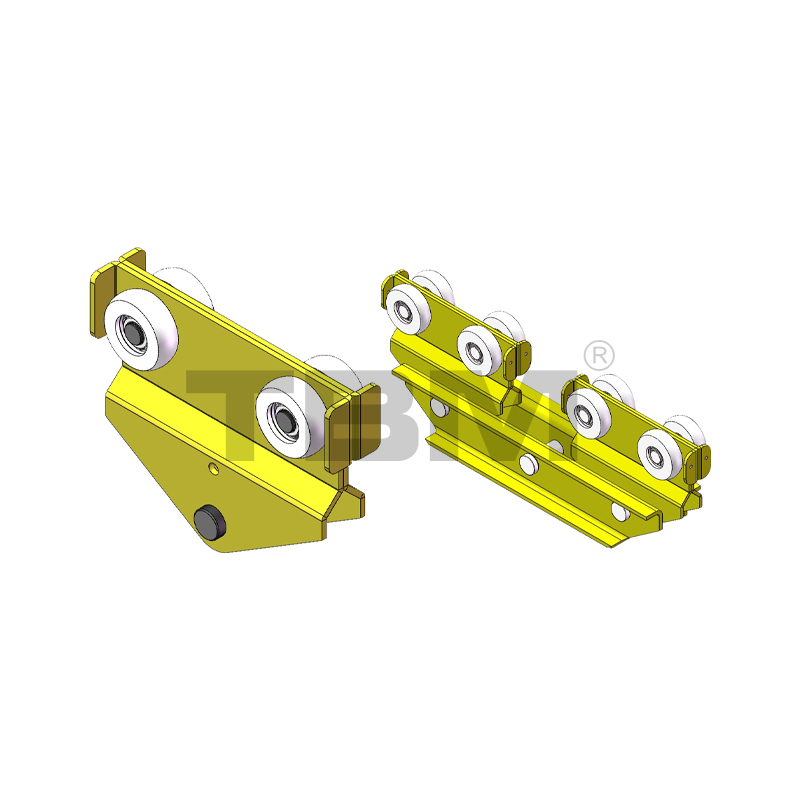

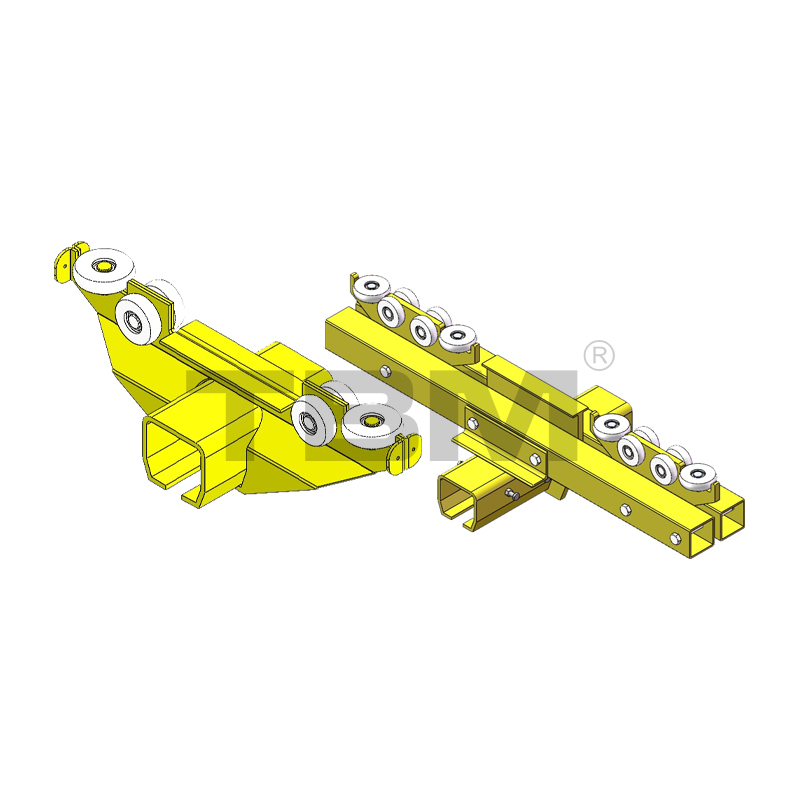

Jednonosníkový železniční vozík RET02/02L/05/05L/10/10L/20L
■Připojuje kolejnici k hlavnímu nosníku. Toto tuhé spojení zajišťuje, že hlavní nosník zůstává během pohybu kolmý ke kolejnici, což umožňuje synchronnímu pohybu obou stran nosníku bez kroucení.

Model Zátěž/KG Použitelná stopa Poznámka
RET02 250 série 60 Délka hlavního nosníku ≤6,5m
RET02L 250 série 60 Délka hlavního nosníku ≤6,5m
RET05 500 série 75 Délka hlavního nosníku ≤6,5m
RET05L 500 série 75 Délka hlavního nosníku ≤6,5m
RET10 1000 série 90 Délka hlavního nosníku ≤6,5m
RET10L 1000 série 90 Délka hlavního nosníku ≤6,5m
RET 20L 2000 série 90 -
Poznámka: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

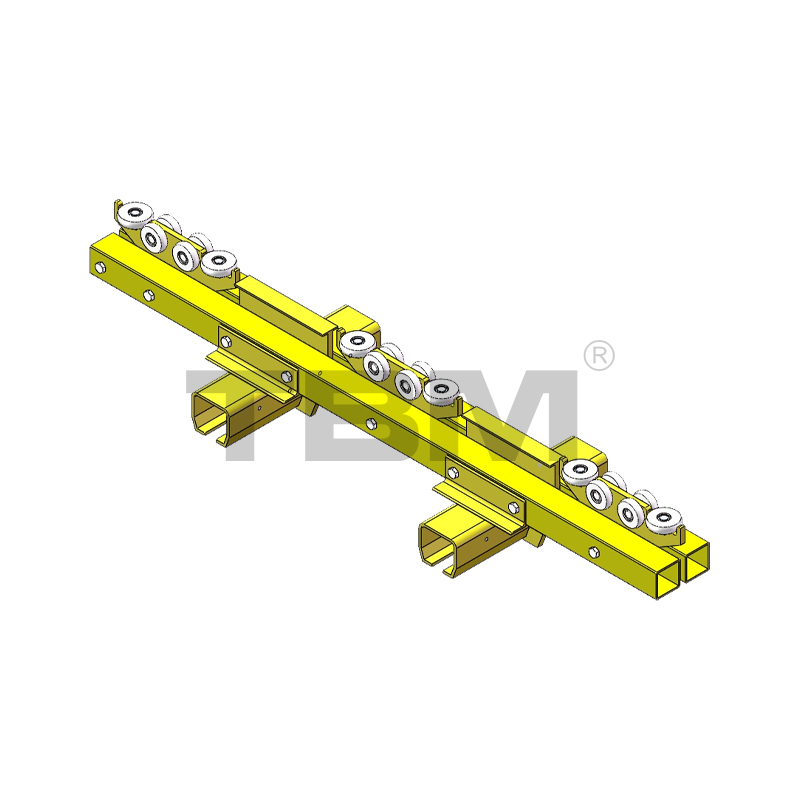

Dvounosníkový železniční vozík RET60D/75D/90D
Ve dvounosníkové konstrukci je vozík koncového nosníku integrován, aby byla zajištěna konzistentní vzdálenost mezi dvěma nosníky.

Model Zátěž/KG Použitelná stopa
RET02D 250 série 60
RET05D 500 série 75
RET10D 1000 série 90
RET20D 2000 série 90

Traťový závěs
■Slouží k bezpečnému spojení horního pásu a příčného nosníku vazníku. Velikost a tloušťka upínací desky konektoru kolejnice se liší v závislosti na zatížení.

Model Poznámka
RLP02 Použitelné pro kolejnice řady 60
RLP05 Použitelné pro kolejnice řady 75
RLP10 Použitelné pro kolejnice řady 90

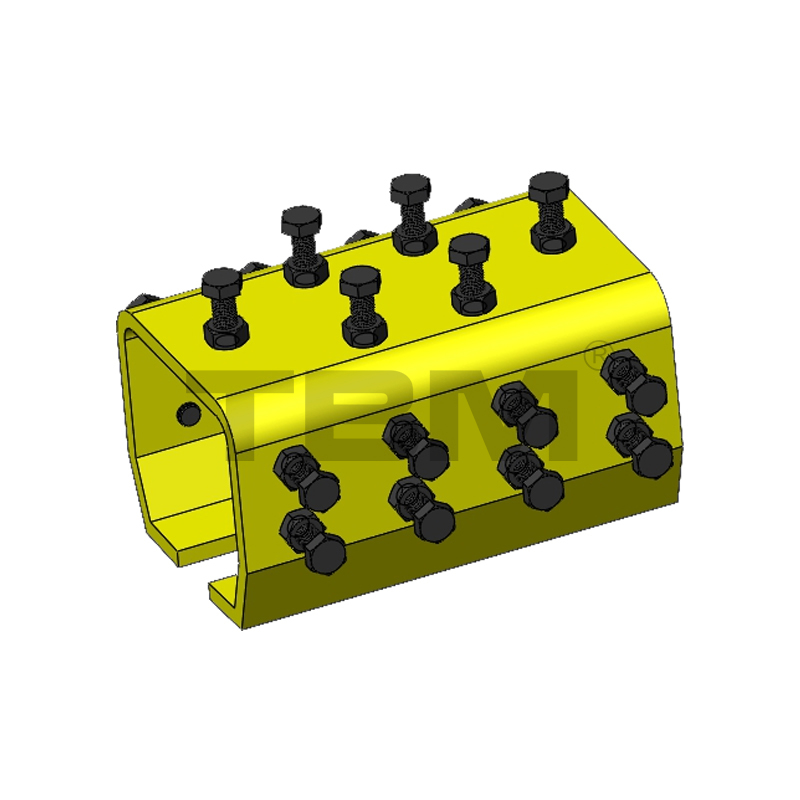

Konektory kolejí
Tři modely konektorů kolejnic pro řadu 60, 75 a 90 jsou:
RRC02/05/10
[Konektory mezi dvěma sousedními pevnými kolejnicemi. Upravte výše uvedené šrouby, abyste zajistili hladké spojení mezi dvěma pevnými kolejnicemi a umožnili tak hladký průchod vozíku.]

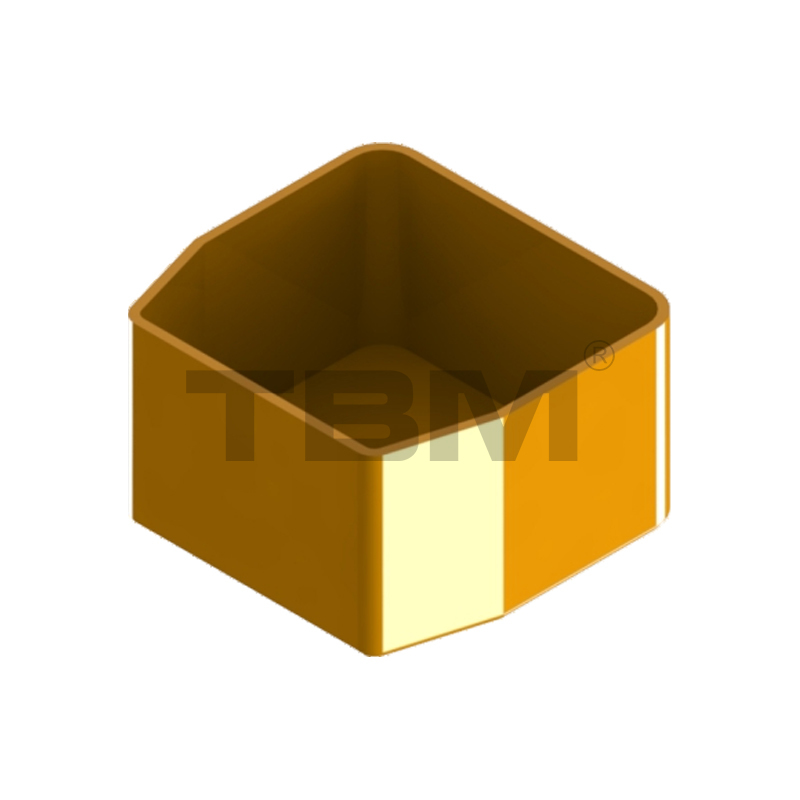

Koncové uzávěry stop
Tři modely koncovek kolejnic pro řadu 60, 75 a 90 jsou:
REC02/05/10
■ Koncové kryty kolejnic se používají k zabránění vnikání prachu a cizích látek a ke zlepšení vzhledu.

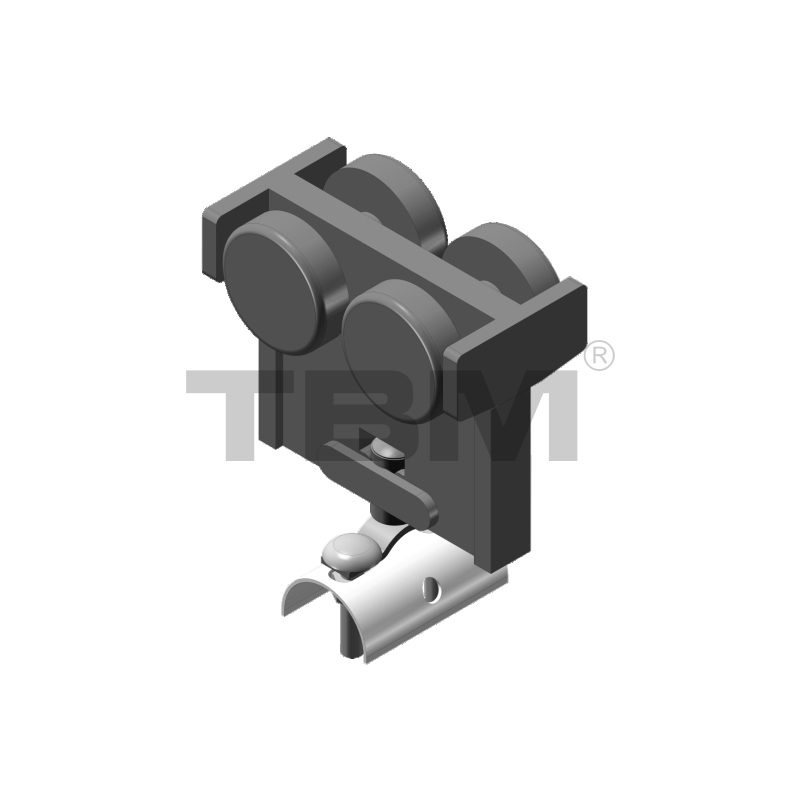

Kabelová kladka
Používá se k zavěšení a vlečení kabelů při pohybu hlavního nosníku nebo kladkostroje.
Kabelová kladka RCTO1
RCE01 Kabelová svorka

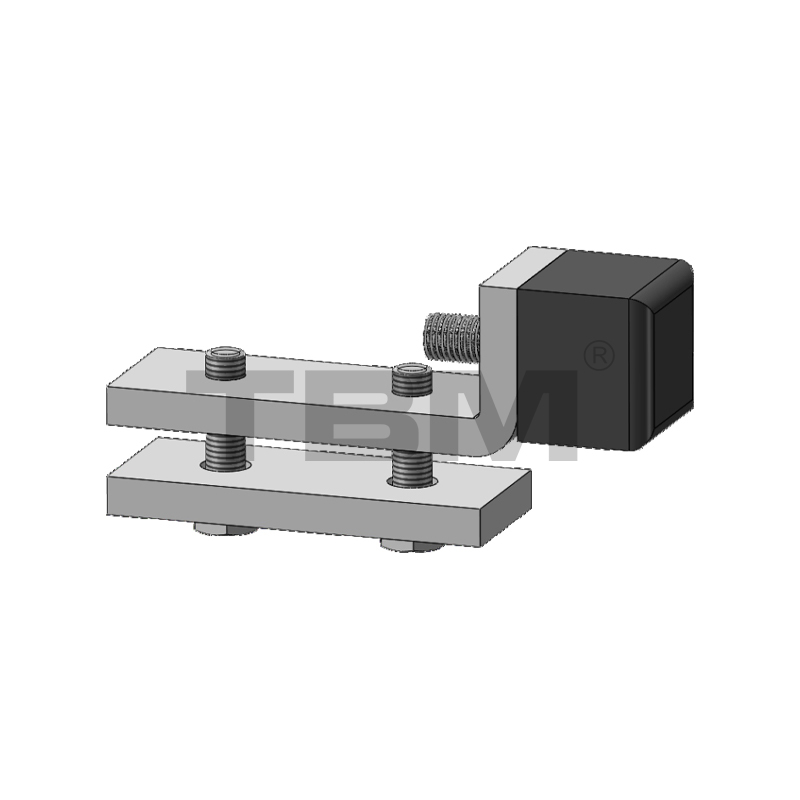

Externí zastávky
■Kompatibilní s 60, 75 a 90 velikostmi kolejí, Model: RAS01
■Nastavitelné polohy zastavení na základě provozní oblasti dráhy.

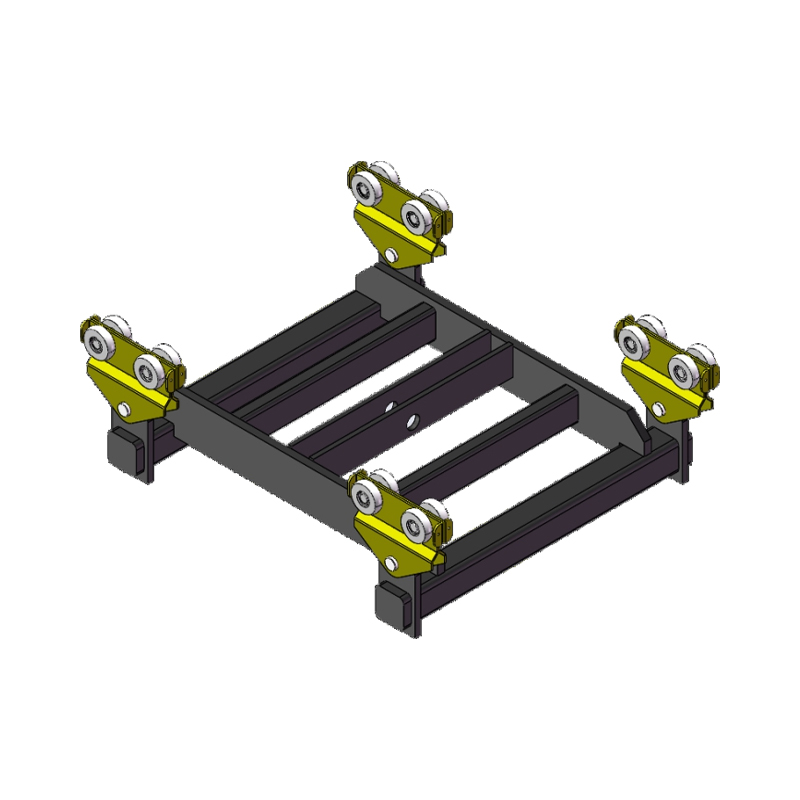

Rám vozíku s dvojitým nosníkem RHT02D/05D/10D/20D
■Výchozí středová rozteč dvou nosníků je 700 mm (speciální rozměry jsou k dispozici na vyžádání).
Dvounosníkový rám vozíku rovnoměrně rozkládá zatížení kladkostroje na dva hlavní nosníky.

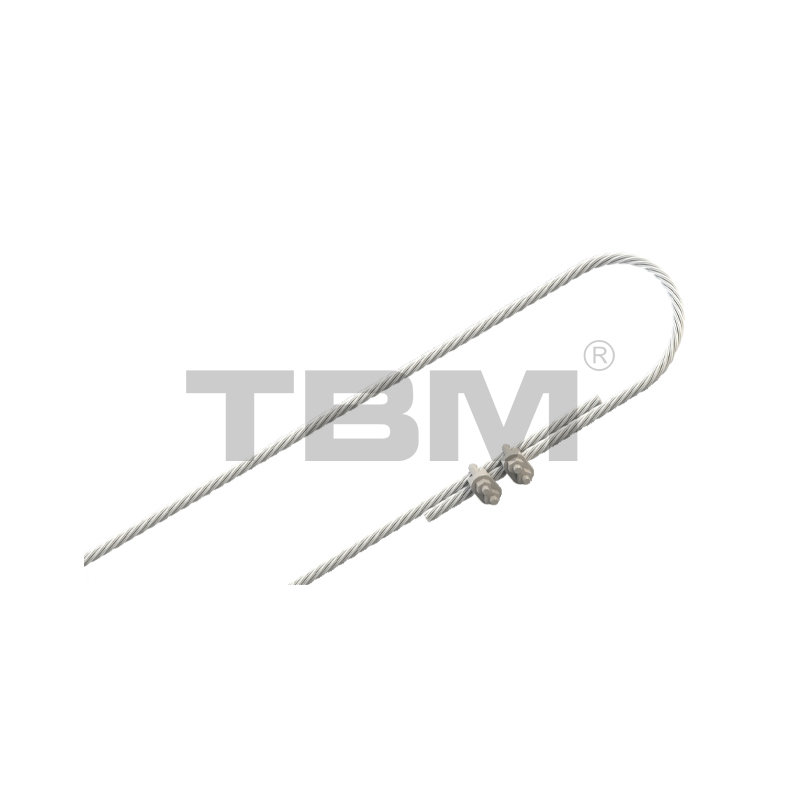

Sekundární ochrana
Aby se předešlo neočekávaným situacím, jsou na každou pevnou kolejnici, každý hlavní nosník a každý kladkostroj instalována sekundární ochranná zařízení. Jsou rozděleny do následujících kategorií:

Modelky Jméno Poznámkas/Default Size
RDP-R Sledujte sekundární ochranu Délka lana 1m
RDP-G Sekundární ochrana dálkových světel Délka lana 1m
RDP-H Sekundární ochrana kladkostroje Délka lana 1m

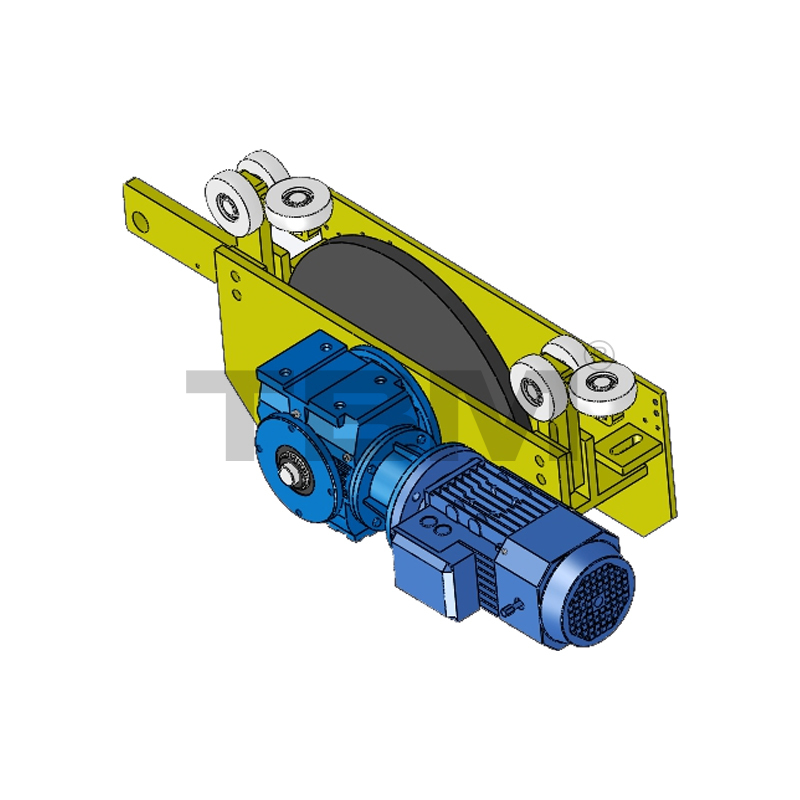

Elektrický vozík
Když je režim pojezdu elektrický, dálkové světlo a pohonná jednotka kladkostroje.
Motor lze vybrat z domácích nebo dovážených značek.
[Výchozí rychlost pojezdu: 5-20 m/min (duální rychlost s proměnnou frekvencí)]

Model Poznámkas
RED01 Standardní motor prémiové značky
RED02 Špičkový motor SEW/jiný
RED03 Zakázkový servo pohon motoru

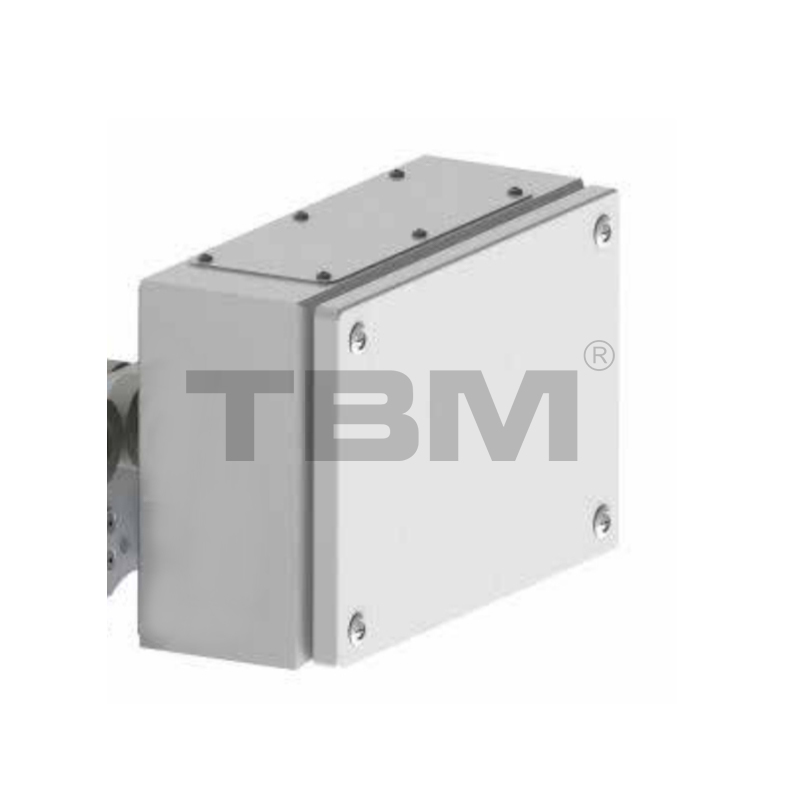

Elektrická ovládací skříňka
■Řídící jednotka pro řízení vozidla. V závislosti na požadavcích zákazníka se vybraná konfigurace může lišit.
Výchozí konfigurace řízení je proměnná frekvence.

Model Poznámkas
REB01 Standardní konfigurace: prémiové komponenty domácí značky
REB02 Prvotřídní importované značkové komponenty
REB03 Přizpůsobená konfigurace servopohonu

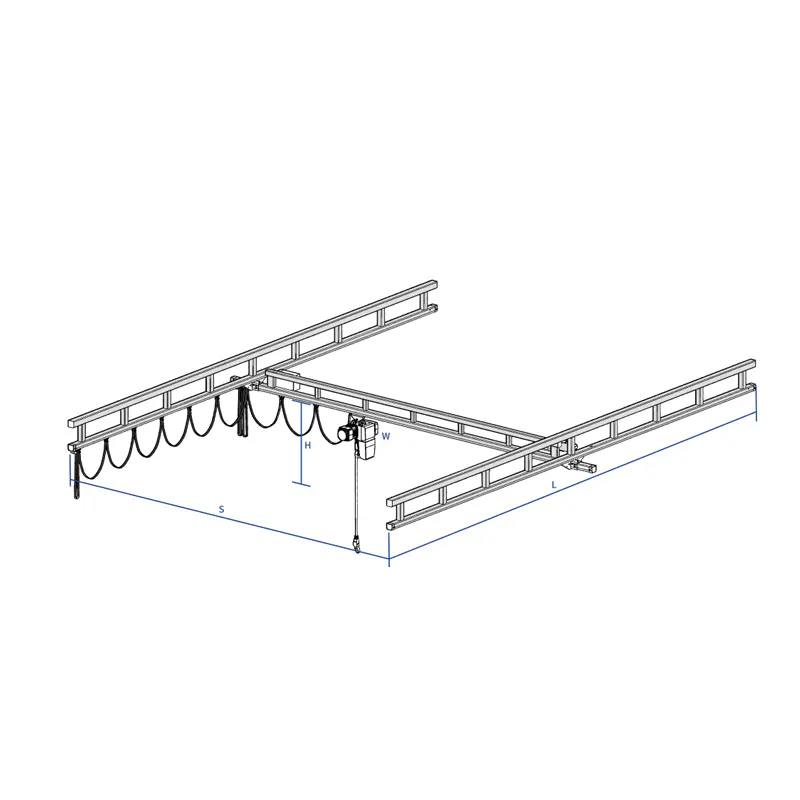

VSTUP ZÁKAZNÍKA

· Načíst w
Zatížení jednoho hlavního nosníku, zatížení celého rámu

· Délka kolejnice L
Vztahuje se na délku pevných kolejnic na obou stranách.

· Rozpětí nosníku S
Vztahuje se na vzdálenost od středu ke středu mezi dvěma pevnými kolejnicemi. Výchozí hodnota je 250 mm.

· Výška paprsku H
Výška kladkostroje troleje hlavního nosníku (u volně stojících konstrukcí se obvykle počítá od podpěrného bodu země nebo sloupu).

· Pokrytí háku
Zařízení má díky své velikosti určitá hluchá místa. Uživatelé musí zvážit skutečné požadavky na pokrytí háčků. Dále musí být vyhrazena bezpečná vzdálenost pro instalaci a provoz zařízení, která se může mírně lišit od rozměrů prostoru.

·Strukturální typ a metoda řízení provozu
Konstrukční typ označuje volně stojící (tloušťka základu) nebo závěsný typ. Hlavní nosníky mohou být jednoduché, dvojité nebo teleskopické, včetně požadovaného počtu a zatížení. Způsoby ovládání zahrnují ruční, plně elektrické nebo elektrické ovládání vozíku a vozíku. Způsoby napájení zahrnují plochý kabel, přípojnici nebo C-lištu. Mezi způsoby ovládání patří ovládání klikou a dálkové ovládání.
